气动执行元件

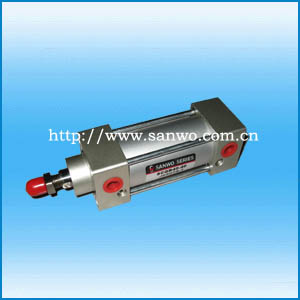

SCG 系列***标准气缸






缸径(mm)

32

40

50

63

80

100

工作介质

经过滤的压缩空气

动作型式

双动

耐压试验压力

1.5Mpa(15kgf/cm2)

最高使用压力

1.0Mpa(10kgf/cm2)

最低工作压力

0.1Mpa(1kgf/cm2)

缓冲

气缓冲

环境温度

(-10℃~60℃)

使用速度

50~500mm/s

行程误差(mm)

0~250:0~+1.0,251~1000:0~+1.5

1001~1500:0~2.0

使用寿命

不低于3000KM

润滑

不需要

接管口径

(1/8)

(1/4)

(3/8)

(1/2)


行程/磁性开关

缸径

标准行程

缓冲行程

磁性开关

固定码

(mm)

(mm)

(mm)

32

18.8

D-A54

DXT30

40

25,50,75

18.8

工作电压

50

100,125,150,175

21.3

DC24V

63

200,250,300,400,500

21.3

AC110V/220V

80

30.3

工作电流

DXT35

100

29.3

5-50/25/12.5mA

使用注意事项:
1、使用的电压及电流避免超负荷。
2、严禁磁性开关直接与电源接通,必须同负载串联使用。
3、严禁有其它强磁体靠近磁性开关,如有应屏蔽。
